Pulser - Электронный регулятор температуры электронагревателей

Регулятор Pulser предназначен для регулирования температуры путем изменения мощности одно- или двухфазных электрических нагревателей.

Регулятор температуры Systemair Pulser подключается последовательно в цепь между источником питания и электрическим нагревателем. Pulser оснащен встроенным задатчиком температуры и зажимом для подключения канального датчика температуры, который устанавливается в приточном воздуховоде. При регулировании температуры в помещении может использоваться встроенный датчик температуры.

Плавное регулирование мощности обеспечивается применением пропорционального закона регулирования, т.е. длительность периодов включения и отключения нагревателя определяется отклонением от уставки температуры. Суммарная длительность цикла «включение-отключение», или импульсного периода, составляет 1 мин.

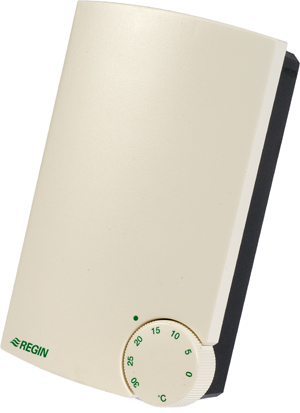

Pulser M - Электронный регулятор температуры электронагревателей

Регулятор Pulser М предназначен для поддержания температуры путем регулирования мощности однофазных или двухфазных электрических нагревателей. Регулятор подключается последовательно между источником питания и электрическим нагревателем. Pulser М оснащен встроенным термодатчиком (используется при регулировании комнатной температуры) и задатчиком температуры, а также клеммами для подключения внешнего главного термодатчика и термодатчиков минимального и максимального значения.

Регулирование температуры осуществляется за счет включения и отключения полной нагрузки. Systemair Pulser M реализует пропорциональное регулирование по времени путем изменения соотношения между временем включенного и отключенного состояния, согласно заданному требованию к обогреву. Время цикла (сумма времени включенного и отключенного состояния нагрузки) фиксировано и равно 60 сек. Коммутация нагрузки осуществляется симистором, благодаря чему в коммутирующем устройстве отсутствуют механические элементы, подверженные износу. Коммутация нагрузки происходит всегда в нулевой точке (ток и напряжение равны 0), что исключает возникновение электромагнитных помех, уменьшает потребление электроэнергии и увеличивает время безотказной работы оборудования.

Регулятор изменяет режим управления между пропорциональным и пропорционально-интегральным в соответствии с динамикой объекта регулирования. В регуляторе происходит автоматический выбор напряжения при работе с нагрузкой 230/400 В. С помощью внешнего переключателя регулятор может перенастраиваться на пониженную температуру в ночной период.

AQUA 24TF - Регулятор температуры

Регулятор AQUA 24TF предназначен для регулирования температуры в помещении или температуры приточного воздуха.

Systemair AQUA 24TF управляет трехпозиционными приводами с помощью сигнала с широтно-импульсным моделированием, т.е. отношение времени наличия сигнала к времени отсутствия сигнала пропорционально величине отклонения температуры от уставки. Регулятор оснащен встроенным датчиком температуры, также к нему можно подключить внешний датчик температуры. Если требуются функции защиты от замораживания или отключения, то используется накладной датчик TG-A 130.

AQUA 24TF можно использовать для управления приводом RVAZ4 24. При использовании одного датчика коэффициент каскадности (CF) следует установить на «1». При использовании одного датчика функция ограничения минимальной температуры неактивна.

TTC 2000 - Регулятор температуры

Регулятор TTC-2000 – это симисторный регулятор мощности 3-фазных электронагревателей с потребляемым током до 25 A. Регулятор температуры ТТС-2000 предназначен для настенного монтажа. TTC-2000 подключается последовательно в цепь между источником питания и электронагревателем и может управлять нагрузками, подключенными по схеме звезда или треугольник.

Регулятор мощности Systemair TTC-2000 также способен управлять асимметричными нагрузками, подключенными по схеме треугольник. Принцип действия Контроллер включает нагреватель на полную мощность, используя пропорциональное регулирование относительно времени работы нагревателя, соотношение между периодами включения и отключения зависит от отклонения фактической температуры от уставки. Например, длительность периода ВКЛЮЧЕНИЯ = 30 с и периода ОТКЛЮЧЕНИЯ = 30 с эквивалентно 50 % от мощности нагревателя. Длительность цикла (сумма периодов включения и отключения) регулируется в диапазоне от 6 до 120 с. ТТС-2000 автоматически подстраивает режим регулирования в соответствии с динамикой регулируемого объекта. Регулирование температуры приточного воздуха. При необходимости быстрого изменения температуры TTC-2000 работает как ПИ-регулятор с фиксированной шириной зоны пропорциональности 20 K и фиксированным временем возврата 6 мин.

При медленном изменении температуры ТТС-2000 работает как П-регулятор с фиксированной шириной зоны пропорциональности 1,5 K. При регулировании температуры в помещении можно ограничить максимальную и/или минимальную температуру приточного воздуха. Управление более мощными электронагревателями. При использовании более мощных нагревателей TTC-2000 может использоваться совместно со вспомогательной платой управления TT-S1.

TT-S1 - Плата управления для регулятора ТТС

TT-S1 представляет собой плату управления, предназначенную для использования с регулятором TTC-2000 при необходимости управления нагревателями большой мощности (более 25А).

TT-S1 используется для управления контактором, включающим и отключающим основной нагреватель. Для обеспечения максимальной эффективности мощность нагревателя, подключенного к TT-S1, должна быть такой же, как мощность нагревателя, подключенного к TTC-2000. TT-S1 и TTC-2000 должны управлять различными нагревателями. Простой монтаж Регулятор TTC-2000 оснащен всеми элементами для установки платы TT-S1. TTC-2000 автоматически определяет наличие платы TT-S1 и соответствующим образом изменяет принцип своей работы.

Дополнительная настройка не требуется. Подключается последовательно в цепь контактора электрического нагревателя. Питание должно подаваться через термостат вентилятора, ограничитель высокой температуры и т. д. TT-S1 и TTC-2000 должны управлять различными нагревателями одинаковой мощности.

TT-S4/D - Четырехпозиционный регулятор

Ступенчатый регулятор для монтажа на DIN-рейке в распределительном шкафу или другой оболочке.

Контроллер оснащен четырьмя релейными выходами и предназначен для управления электрическими нагревателями. Ступенчатый регулятор может быть настроен на последовательный или на дискретный режим управления. Регулятор TT-S4/D может использоваться совместно с любым контроллером, подающим управляющий сигнал 0-10 В.

Количество ступеней регулирования указывается поворотным переключателем на лицевой панели регулятора. Входной сигнал управления 0-10 В делится в соответствии с количеством ступеней регулирования, задавая тем самым точки активации каждой ступени.
