Systemair NOTUS-R / NOTUS-RI. Регулятор постоянного расхода воздуха

Systemair NOTUS-R / NOTUS-RI. Технические характеристики в pdf

Описание

Systemair NOTUS-R - регулятор постоянного расхода воздуха с механическим регулированием (не требуется внешний источник электропитания). NOTUS-R предназначен для регулирования расхода воздуха независимо от перепада давления (в диапазоне от 50 до 1 000 Па) в системах с постоянным расходом. Требуемый расход воздуха устанавливается непосредственно на регуляторе при помощи круговой шкалы. Это делается вручную (тип NOTUS-R-…-M0) либо при помощи электропривода (тип NOTUS-R-…-M1/M2). Привод M1 управляется сигналом 0 V... 10 V. Регулировка уставки может производиться по дискретному сигналу управления (тип привода M1 и M2).

В Инструкции по монтажу и эксплуатации содержится информация по настройке расхода воздуха и соотношении этого значения расхода воздуха к управляющему сигналу в вольтах. Обозначения позиций и соответствующих значений электрического тока находятся на этикетке. Соотношение между минимальным и максимальным расходом воздуха составляет примерно 1:3. Величина отклонения ± 10 % от заданного значения расхода воздуха. Погрешность круговой шкалы составляет ± 4 %. Диаметр от 80 до 400мм.

Конструкция

Корпус NOTUS-R (круглый) изготовлен из оцинкованной стали с резиновым уплотнением на патрубках. Заслонка выполнена из алюминия.

Регулировочный механизм выполнен из АБС-пластика, из которого выполнены и рычаги, также используются стальные пружины, ротационный амортизатор с силиконовой смазкой.

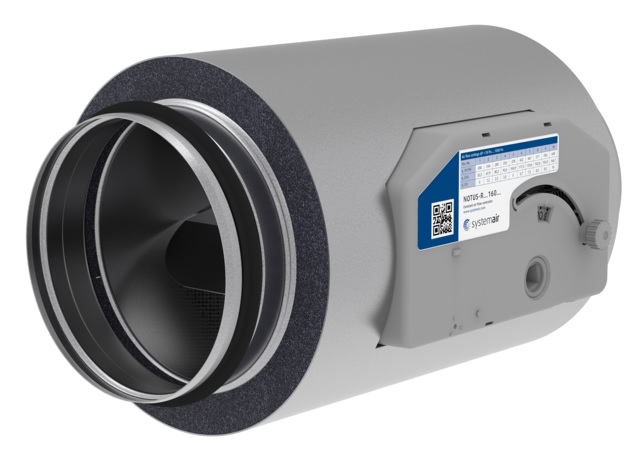

Systemair NOTUS-RI имеет звукоизоляционный слой толщиной 1,5 см, покрытый сверху листом из оцинкованной стали.

Корпус линейки NOTUS-R имеет класс герметичности C (в соответствии с EN 1751). Регулятор типа M1 и М2 поставляется в комплекте с предустановленным электроприводом. На тип М0 (с ручным управлением) привод может быть установлен дополнительно.

Монтаж

NOTUS-R монтируются на горизонтальные, вертикальные или диагональные круглые воздуховоды. Для более точной работы регулятора ось заслонки рекомендуется устанавливать в горизонтальном положении.

Максимальная рабочая температура составляет 70°C.
