Електронні регулятори швидкості Systemair

Подивитися технічні характеристики в pdf

REE - Тиристорний регулятор швидкості

Регулятор швидкості Systemair REE призначений для ручного регулювання швидкості вентилятора і витрати повітря. Застосовується для вентиляторів з асинхронними електродвигунами і електродвигунами з постійною потужністю. Корпус регулятора REE для відкритого монтажу забезпечує ступінь захисту IP 54 (захист від водяних струменів). У лінійці представлені моделі REE-1, REE-2 і REE-4 - які відрізняються по напрузі робочого струму.

При прихованому монтажі без використання корпусу забезпечується ступінь захисту IP 44 (захист від бризок), що також відповідає вимогам по монтажу в ванних кімнатах і т.д. Кілька електродвигунів можна підключити паралельно за умови, що загальний споживаний струм не перевищує номінального значення. При виборі типорозміру регулятора слід враховувати значення пускового струму. Електродвигуни вентиляторів, керовані регулятором REE, повинні бути оснащені вбудованими пристроями захисту від перегріву, крім того, вони повинні бути призначені для управління за допомогою тиристорів.

REE SO - Тиристорний регулятор швидкості

Регулятор для плавного управління однофазними електродвигунами з живленням від мережі 230 В, 50 Гц. Оснащений клемами для підключення зовнішніх пристроїв управління сигналом 0-10 В або 4-20 мА. Тип сигналу керування вибирається за допомогою вбудованого перемикача. Вбудований потенціометр встановлено на мінімальну швидкість.

Кнопка вмикання / вимикання. з контрольним світловим індикатором. Корпус білого кольору. Ступінь захисту IP54. Кілька електродвигунів можна підключити паралельно за умови, що сумарний струм не перевищує номінального значення. Електродвигуни вентиляторів, керовані регулятором REE SO, повинні бути оснащені вбудованими пристроями захисту від перегріву, крім того, вони повинні бути призначені для управління за допомогою тиристорів. ПРИМІТКА. Тиристорний регулятор під час роботи може викликати додатковий шум у двигуні вентилятора.

REE TR0 - Тиристорний регулятор швидкості

Регулятор для плавного управління однофазними електродвигунами з живленням від мережі 230 В, 50 Гц. Тиристорний регулятор REE TR0 оснащений перемикачем швидкостей і світловими індикаторами роботи і несправності. Вбудований потенціометр встановлено на мінімальну швидкість. Кнопка вмикання / вимикання. з контрольним світловим індикатором.

Затискачі для підключення кнопки вмикання / вимикання, контактів пристроїв аварійної сигналізації і захисту від перегріву. Корпус білого кольору. Ступінь захисту IP54. Кілька електродвигунів можна підключити паралельно за умови, що сумарний струм не перевищує номінального значення. Електродвигуни вентиляторів, керовані регулятором REE TR0 повинні бути призначені для управління за допомогою тиристорів. ПРИМІТКА. Тиристорний регулятор під час роботи може викликати додатковий шум у двигуні вентилятора.

CXE/AVC - Регулятор

Універсальний модуль з таймером. Регульований вихід 0-10 В для підключення електронних регуляторів швидкості вентиляторів.

Призначення: регулювання створюваного вентилятором тиску, регулювання швидкості вентилятора або створюваного ним тиску в залежності від температури зовнішнього повітря і т.д.

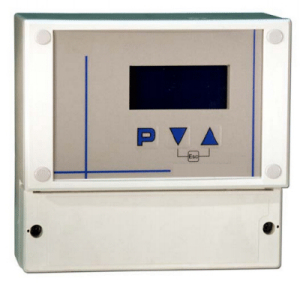

CXE/AV - Універсальний регулятор

Регулятор з дисплеєм забезпечує постійну температуру або постійний тиск в повітропроводі, оснащений виходом 0-10 В для управління зовнішніми пристроями (перетворювачі частоти, електродвигуни EC і т.д.). Можливо завдання двох уставок. 3 цифрових входи, 2 аналогових входи, 2 аналогових виходи 0-10 В і два реле з перемикаючими контактами.

Функції всіх входів і виходів програмуються. Для полегшення налаштування можлива поставка регуляторів CXE/AV з попередньо запрограмованою функцією зсуву уставки залежно від температури зовнішнього повітря. Багатомовне меню (англійська, німецька, шведська і т.д.), Вихід 24 В пер. струму з Iмакс. = 70 мА для живлення датчиків.

MTP 10 - Регулятор

Потенціометр опором 10 КОм. Для прихованого або відкритого монтажу. Для ручного керування швидкістю вентилятора (регулювання витрати повітря) за допомогою сигналу 0-10 В. Корпус регулятора MTP 10 для відкритого монтажу забезпечує ступінь захисту IP 54 (захист від водяних струменів).

При прихованому монтажі без корпусу для відкритого монтажу забезпечується ступінь захисту IP 44 (захист від бризок). ПРИМІТКА. Тільки для вентиляторів EC.

MTV 1/010 - Регулятор

Регулятор швидкості з вихідним сигналом управління 0-10 В. Для прихованого або відкритого монтажу. Для ручного керування швидкістю вентилятора (регулювання витрати повітря) за допомогою сигналу 0-10 В.

Корпус регулятора MTV 1/010 для відкритого монтажу забезпечує ступінь захисту IP 54 (захист від водяних струменів). При прихованому монтажі без корпусу для відкритого монтажу забезпечується ступінь захисту IP 44 (захист від бризок).

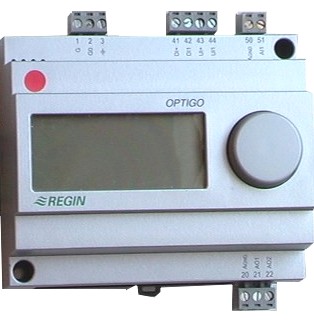

Optigo OP 5 - Багатофункціональний контролер

Просте і інтуїтивно зрозуміле конфігурування за допомогою дисплея з підсвічуванням, незалежно від мови, якою говорить користувач. Вхід для підключення зовнішнього задатчика уставки.

Optigo 5 - це попередньо запрограмований, конфігурується контролер для монтажу на DIN-рейці, який призначений для регулювання температури, концентрації CO₂, тиску, відносної вологості і температури води системи ГВП шляхом управління відповідним обладнанням для ОВКВ. Контролер відрізняється простотою монтажу та зручністю використання. Контролер Optigo призначений, в основному, для невеликих систем.

Systemair Optigo оснащений поворотною кнопкою, значно спрощує навігацію по меню. Кнопка дозволяє виводити на дисплей з підсвічуванням значення параметрів і змінювати значення уставок. Підтвердження введення значення здійснюється натисканням кнопки. Контролер Optigo призначений для кріплення на DIN-рейці або установки в будь-який інший оболонці. Оскільки всі роз'єми знімаються, то електричні з'єднання можна виконати ще до монтажу регулятора Systemair Optigo.

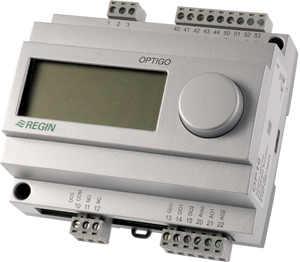

Optigo OP 10 - Багатофункціональний контролер

OP10 має 10 входів / виходів і може використовуватися для регулювання температури (управління вентиляторами, нагрівачами і охолоджувачами), управління водяним повітронагрівачем з функцією зсуву уставки залежно від температури зовнішнього повітря або управління системою гарячого водопостачання.

Контролер відрізняється простотою монтажу та зручністю використання. Systemair Optigo призначений, в основному, для невеликих систем. Optigo оснащений поворотною кнопкою, значно спрощує навігацію по меню. Кнопка дозволяє виводити на дисплей з підсвічуванням значення параметрів і змінювати значення уставок. Підтвердження введення значення здійснюється натисканням кнопки. Optigo призначений для кріплення на DIN-рейці або установки в будь-який інший оболонці.

Оскільки всі роз'єми є знімними, то електричні з'єднання можна виконати ще до монтажу регулятора Optigo. OP 10 виготовляється в двох виконаннях: OP 10 з живленням від мережі 24 В пер. струму і OP 10-230 з живленням від мережі 230 В пер. струму.

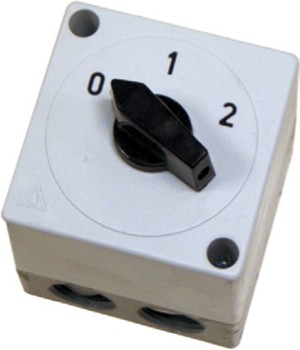

S2S 160 - Двошвидкісний перемикач

Двошвидкісний перемикач поставляється в корпусі для поверхневого монтажу. Перемикання між двома швидкостями шляхом комутації обмоток (допоміжна і основна обмотки). Пластмасовий корпус.

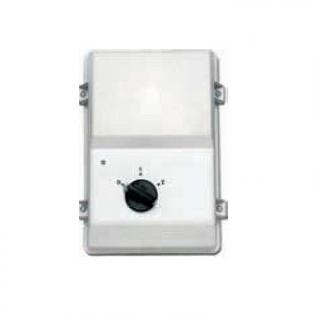

S-DT2 SKT/S-DT2 DKT/S-DT2 GKT - Двошвидкісний перемикач

Пристрій захисту і перемикання швидкості шляхом вибору схеми з'єднання «зірка-трикутник» / Даландер / 2 окремі обмотки. Призначений для вибору однієї з двох швидкостей в трифазних електродвигунах. При спрацьовуванні термоконтакту живлення електродвигуна автоматично переривається (перегрів електродвигуна). Для повернення в початковий стан перемикач переводиться в положення «Про», а потім повторно вибирається швидкість. Пластмасовий корпус підходить для поверхневого монтажу. Монтаж підходить для установки на DIN-рейку

PKDM12 - Тиристорний регулятор потужності

Фазорегулюючий контролер (плавне регулювання) для однофазних електродвигунів (400 В / 50 Гц) з пристроєм захисту. Передбачена можливість підключення потенціометра або зовнішнього пристрою з сигналом управління 0-10 В, 0-20 мА або 4-20 мА.

Сигнал управління вибирається установкою перемички в відповідне положення. Вбудований потенціометр для регулювання швидкості: хв. швидкість, макс, швидкість і Р-діапазон. Цифровий вхід для сигналів Вкл. / Викл.

Передбачена можливість регулювання температури. Кілька електродвигунів можна підключити паралельно, за умови що сумарний струм не перевищує номінального значення. Вентилятори, керовані даними регулятором, повинні передбачати можливість регулювання швидкості тиристорним регулятором.

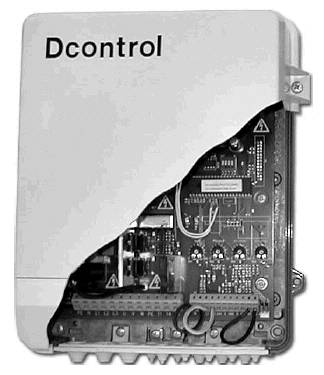

PKDT 5Z 5A SPEED CONTROL - Безступінчатий регулятор швидкості вентиляторів, трифазний.

Тиристорний регулятор швидкості вентиляторів, управляє трифазним електродвигуном шляхом зміни напруги живлення. За допомогою регулятора PKDT/PKDM швидкість вентиляторів можна задати вручну за допомогою вбудованого або зовнішнього потенціометра 10k.

2-швидкісний режим роботи з використанням таймера або термостата (з сухим контактом).

Регулювання швидкості вентиляторів за допомогою сигналу від зовнішнього пристрою управління, наприклад від регулятора CXE/AV. Індикація відсутності керуючого сигналу.

Паралельно можна підключити декілька електродвигунів, якщо тільки загальна сила струму не перевищує наявну. При виборі типу регулятора швидкості необхідно враховувати струми запуску. Вентилятори, які будуть використовуватися з такими контролерами, вимагають вбудованого захисту від перегріву і повинні бути розроблені з урахуванням установки тиристорного регулятора швидкості.

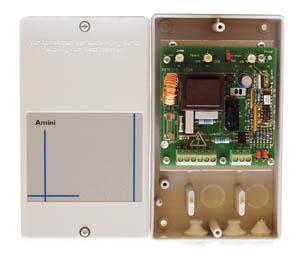

PKE-2.5V - Регулятор температури, однофазний

PKE - регулятор температури з електронним управлінням. Регулятор може підключатися до однофазних вентиляторів з робочим струмом до 2,5 А. Два варіанти управління.

Управління за допомогою температурного датчика, кімнатний датчик TFR IP 54, канальний датчик TFK IP 54 і управління від вхідного сигналу 0-10 В. Даний керуючий вхід може бути використаний спільно з додатковим пристроєм з керуючим сигналом 0-10 В.

PXDM5A - Регулятор з дисплеєм

Універсальний регулятор трифазних електродвигунів. Регулятор з багатофункціональним дисплеєм призначений для підтримки постійної температури повітря або постійного тиску в повітроводі шляхом керування трифазними електродвигунами з живленням від мережі 400 В. Затискачі для підключення теплових реле.

Можливо завдання двох уставок. 2 цифрових входи, 2 аналогових входи, 1 аналоговий вихід 0-10 В і два реле з перемикаючими контактами. Функції всіх входів і виходів програмуються. Для полегшення налаштування можлива поставка регуляторів з попередньо запрограмованою функцією зсуву уставки залежно від температури зовнішнього повітря. Багатомовне меню (англійська, німецька, шведська і т.д.), Вихід 24 В пост. струму з Iмакс. = 70 мА для живлення датчиків. Регулятор PXDM5A призначений для роботи при відносній вологості повітря не більше 85% без конденсації.

REPT - Цифровий регулятор напруги, однофазний

Цифровий тиристорний регулятор призначений для регулювання частоти обертання однофазних двигунів шляхом зміни напруги живлення. Використовується, наприклад, для регулювання створюваного вентиляторами тиску в системах з підвищеним ризиком утворення протягів, а також для компенсації температури зовнішнього повітря і зовнішнього тиску.

Регулятор напруги REPT оснащений вбудованим пристроєм захисту електродвигуна, яке розмикає ланцюг живлення вентилятора при спрацьовуванні термоконтактів в двигуні вентилятора. Захист від радіоперешкод відповідно до вимог EN 50081-1 і EN 50082-2. Вихідна напруга регулюється в діапазоні 20-100%. Регулятор REPT призначений для роботи при відносній вологості повітря не більше 85% без конденсації.

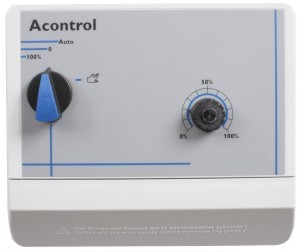

RETP - Регулятор тиску / температури, однофазний

Плавний регулятор тиску або температури (за пропорційним законом) тиристорного типу, керуючий однофазними двигунами шляхом зміни напруги живлення. Використовується, наприклад, для регулювання температури в приміщенні з повітряним опаленням.

Регулятор RETP оснащений вбудованим пристроєм захисту електродвигуна, яке розмикає ланцюг живлення вентилятора при спрацьовуванні термоконтактів в двигуні вентилятора. Вихідна напруга регулюється в діапазоні 20-100%. Регулятор RETP призначений для роботи при відносній вологості повітря не більше 85% без конденсації.

FRQ - Регулятор швидкості

Перетворювачі частоти FRQS/FRQ5S/FRQS (5) -E в стандартній комплектації оснащені вбудованими фільтрами гармонік, встановленими на всіх фазах.

Таким чином, немає необхідності у використанні екранованих кабелів для даної установки. Завдяки цьому регулятор FRQ ідеально підходить для вбудовування в модернізовану систему. Фільтрами гармонік дозволяють використовувати раніше прокладені неекрановані кабелі.

Регулятор швидкості FRQ забезпечують надійне регулювання швидкості електродвигунів, які через особливості конструкції зазвичай не підходять для роботи з перетворювачем частоти (наприклад, електродвигунів із зовнішнім ротором).

FXDM - Перетворювач частоти

Перетворювач частоти з вбудованим сінусфільтром. Перетворювач частоти з багатофункціональним дисплеєм призначений для підтримки постійної температури повітря або постійного тиску в повітроводі за допомогою вбудованого контролера (завдання закону ПІД-регулювання) або сигналу управління 0-10 В.

Робота в режимі з двома уставками або в режимі ручного управління. 2 цифрових входи, 2 аналогових входи, 1 аналоговий вихід 0-10 В і два реле з перемикаючими контактами. Функції всіх входів і виходів програмуються. Повний захист електродвигуна за допомогою термоконтактів або термісторів. Багатомовне меню (англійська, німецька, шведська і т.д.), Вихід +24 В пер. струму з Iмакс. = 120 мА для живлення датчиків. Вибір одного з трьох настроюються діапазонів швидкості вентилятора. Обмеження мінімальної і максимальної швидкості.

Вбудований синус-фільтр для всіх полюсів для зовнішніх електродвигунів. ПРИМІТКА. Можливо управління декількома вентиляторами без ризику пошкодження електродвигуна. Використовувати екрановані кабелі не потрібно!

EC-Vent - центральний блок контролера

Система EC-Vent забезпечує можливість одночасного підключення декількох датчиків (температури, вологості повітря, концентрації CO₂, датчик присутності PIR і т.д.), Які визначають фактичну потреба в вентиляції, на підставі чого здійснюється управління вентилятором EC, точно забезпечується необхідна витрата повітря (не більше і не менше).

Завдяки цьому не тільки підтримується комфортний мікроклімат, але і забезпечується енергетична ефективність вентиляційного обладнання. EC-Vent складається з двох пристроїв: центральний блок встановлюється поруч з вентилятором, а кімнатний блок розташовується в обслуговуваній зоні. Блоки з'єднані один з одним низьковольтним кабелем.

Налаштування контролера виконуються з кімнатного блоку EC-Vent RU (артикул 3018).

EC-Vent (RU) - кімнатний блок

Кімнатний блок EC-Vent призначений для установки в обслуговуваній зоні. Кімнатний блок має вбудовані датчики температури і вологості і два входи для підключення додаткових датчиків. Це дозволяє не тільки підтримувати комфортний мікроклімат, але і знизити енергоспоживання.

Для роботи кімнатного блоку потрібно центральний блок ЄС-Vent (артикул 3115).

EC-Basic - контролер

Нова серія контролерів EC-Basic була розроблена в якості економічного рішення для регулювання таких основних параметрів, як температура, вологість, температура і рівень концентрації CO₂ по сигналу управління 0 -10 В (універсальний).

Дані контролери легко і швидко встановлюються, підключаються і настроюються. EC-Basic - це енергоефективний контролер.
