Вибухозахищені вентилятори Systemair

Модельний ряд

Всі вибухозахищені вентилятори відповідають вимогам директиви ATEX 94/9 / ЄС (II 2G). Вентилятори серій DVEX, DVV-Ex і RVK-Ex обладнані робочими колесами з самоочищенням, із заломленими назад лопатками.

Вентилятори EX, KTEX і DKEX обладнані робочими колесами із заломленими вперед лопатками. Осьові вентилятори AW-EX обладнані колесами з фасонними сталевими лопатками, мають додаткове захисне покриття.

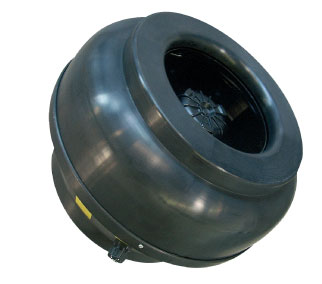

	Systemair RVK-Ex Вибухозахищений вентилятор для круглих повітроводів в пластиковому корпусі, витрата повітря до 1120 м³/год, колесо із заломленими назад лопатками. Ex e, T1-T3, IIA і IIB, зона 1 і 2.
	Systemair EX Вибухозахищений радіальний вентилятор, витрата повітря до 1138 м³/год, колесо із заломленими вперед лопатками, 1-або 3-фазний. Ex e, T1-T3, IIA і IIB, зона 1 і 2.
	Systemair KTEX Вибухозахищений вентилятор для прямокутних повітропроводів, витрата повітря до 4935 м³/год, колесо із заломленими вперед лопатками. Ex e, T1-T3, IIA і IIB, зона 1 і 2.
	Systemair DKEX Вибухозахищений відцентровий вентилятор, витрата повітря до 5364 м³/год, колесо із заломленими вперед лопатками. Ex e, T1-T3, IIA і IIB, зона 1 і 2.

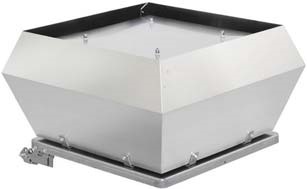

	Systemair DVEX Вибухозахищений даховий вентилятор, витрата повітря до 7920 м³/год, колесо із заломленими назад лопатками. Ex e, T1-T3, IIA і IIB, зона 1 і 2.
	Systemair DVV-EX Вибухозахищений даховий вентилятор, витрата повітря до 30600 м³/год, колесо із заломленими назад лопатками. Двигун Ex d, T1-T4, IIA і IIB, IIC, зона 1 і 2.
	Systemair AW-EX Вибухозахищений осьовий вентилятор низького тиску, витрата повітря до 10940 м³/год. Ex e, T1-T4, IIA і IIB, зона 1 і 2.
	Systemair AXC-EX Вибухозахищений осьовий вентилятор середнього тиску, витрата повітря до 52070 м³/год. Двигун Ex d, T1-T4, IIA, IIB і IIC, зона 1 і 2.

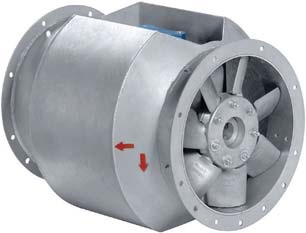

	Systemair AXCBF-EX Вибухозахищений осьовий вентилятор середнього тиску, витрата повітря до 21074 м³/год. Двигун Ex d, T1-T4, IIA, IIB і IIC, зона 1 і 2.
	Systemair PRF-EX Вибухозахищений вентилятор в пластиковому корпусі, витрата повітря до 6638 м³/год, колесо з аеродинамічними лопатками. Ex d, T1-T4, IIA, IIB і IIC, зона 1 і 2.

Вибір вибухозахищених вентиляторів

Нижче наводиться інформація, яка допоможе вам правильно вибрати вентилятор. Потрібно підкреслити, що компанія Systemair відповідає тільки за зовнішній вигляд і якість виготовлення вентилятора. Відповідальність за правильне проектування системи лежить на її власнику.

Підбір вентилятора залежить від середовища, яку потрібно переміщати. Кожне середовище має свою температуру займання. Вентилятори, що поставляються Systemair, мають температурний клас T3, деякі вентилятори можуть мати клас T4.

Що стосується категорії вибухонебезпечності сумішей, вентилятори із зовнішнім ротором, такі як DVEX, KTEX, придатні для переміщення газових сумішей підгруп IIA і IIB. Вентилятори AXC-EX, AXCBF-EX можна застосовувати також для сумішей підгрупи IIC.

Наступним кроком є вибір зони відповідно до категорії вибухонебезпечності. В принципі, визначити зону або категорію може тільки власник системи. Для цього потрібно провести аналіз присутності вибухонебезпечних газів або сумішей на місці експлуатації обладнання. Всі вибухозахищені вентилятори Systemair відносяться до категорії II, тобто придатні для експлуатації в зонах 1 і 2.

Вибухонебезпечні зони розділені на класи. ATEX передбачає поділ вентиляторів на категорії, відповідні класам зон. Ці категорії не залежать від речовини, що визначає небезпеку вибуху.

Поділ вибухонебезпечних зон на класи здійснюється в залежності від частоти і тривалості присутності вибухонебезпечного середовища (промисловий газ, пари, димоповітряна суміш). Поділ на категорії або зони не залежить від концентрації вибухонебезпечної суміші.

Категорія 1 (зона 0)

Вибухонебезпечне середовище присутнє постійно або протягом тривалого періоду часу (більше 1000 годин на рік). Приклад: зона всередині паливного резервуара.

Категорія 2 (зона 1)

Присутність вибухонебезпечного середовища ймовірно в нормальних умовах експлуатації (10-1000 годин на рік).

Категорія 3 (зона 2)

Присутність вибухонебезпечного середовища малоймовірне і нетривала (до 10 годин на рік). Приклад: зони, де вибухонебезпечна суміш може з'явитися через дефект газової труби або ДТП.

Нарешті, необхідно визначитися з видом вибухозахисту. Всі вибухозахищені вентилятори Systemair мають вибухозахист виду «е». Можливі види вибухозахисту представлені нижче в таблиці.

Двигуни

Вентилятори DVEX, AW-EX, KTEX, RVK і DKEX обладнані багатошвидкісними двигунами із зовнішнім ротором Ex (e). Вентилятори EX обладнані одношвидкісними двигунами стандарту IEC у виконанні Exe. Вентилятори DVV-EX, AXC-EX і AXCBF-E обладнані двигунами у виконанні Ex (d), швидкість яких можна регулювати перетворювачем частоти. Двигуни можуть мати один або два швидкісних діапазону.

В обмотки двигунів всіх вентиляторів DVEX, KTEX, DKEX, AW-EX і RVK EX вбудовані резистори, які повинні бути підключені до сертифікованого і вказаному в сертифікаті вентилятора реле захисту від перегріву. Двигуни вентиляторів DVV-Ex і EX не мають теплового захисту.

Ці двигуни необхідно обладнати відповідним реле захисту від перевантаження двигуна по струму. При виборі вибухозахищеного вентилятора необхідно враховувати як температуру займання, так і категорію суміші.
