Гнучкі вставки Systemair

Подивитися технічні характеристики в pdf

DS - Гнучкі прямокутні сполучні вставки

Забезпечують подовження на 100-158 мм. Фланець шириною 20 м.

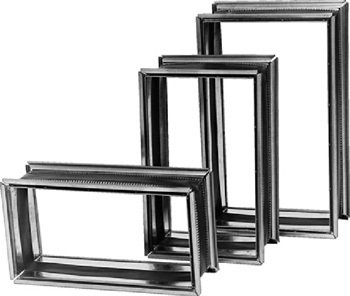

DS-EX - Гнучкі прямокутні сполучні вставки

Гнучкі сполучні вставки для вентиляторів KTEX. Відповідають вимогам директиви ATEX 94/9/EC, EX II 2/2 GD IIC TX.

Оснащені фланцями для кріплення до вентилятора. Забезпечують подовження на 100-158 мм. Фланець шириною 20 м.

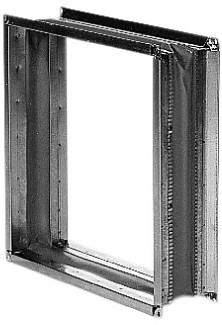

DSK - Гнучкі сполучні вставки

Гнучкі сполучні вставки для вентиляторів KDRE і KDRD. Вставка легко кріпиться болтами до вентилятора і повітропроводу.

FGV - Гнучка сполучна вставка

Виготовлена з алюмінію і тканини з покриттям з неопрена. Температура повітря не повинна перевищувати 60°C. З обох сторін є отвори для кріплення до повітропроводів. Призначена для вентиляторів серії MUB.

ISE/USE - Гнучкі сполучні вставки

Гнучка сполучна вставка для радіальних вентиляторів CE/CT, CKS і DKEX. Вставка ISE кріпиться до круглого повітропроводу припливного повітря за допомогою хомутів. ISE: довжина гнучкої частини 100-158 мм. USE: довжина гнучкої частини 65-120 мм.

UGS - Гнучкий перехідник для з'єднання повітропроводів квадратного і круглого перетину

Перехідник призначений для з'єднання повітропроводів квадратного і круглого перетину. Являє собою алюмінієву раму з тканиною з покриттям з неопрена.

Температура повітря не повинна перевищувати 60°C. Кругла сторона оснащена затискним кільцем для спрощення монтажу в системі повітроводів. Призначені для вентиляторів серії MUB.

ASS - Гнучка сполучна вставка

Виготовлена з оцинкованої листової сталі і тканини з покриттям з неопрена. Робоча температура до 70°C. Призначена для вентиляторів DVS/DHS, DVSI, DVN, DVNI, DVC, DVEX, DVV-EX.

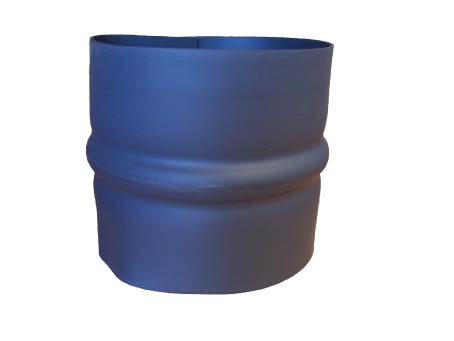

ASS-P - Гнучка сполучна вставка для вентиляторів PRF

Гнучка сполучна вставка виготовлена з ПВХ.

EVH - Гнучка сполучна вставка EVH 400°C

Призначена для осьових вентиляторів AXC, витримує температуру до 400°C протягом 2-х годин.

EV-AR/AXC - Гнучкі сполучні вставки

Для осьових вентиляторів серії AR. Гнучка сполучна вставка складається з 2-х контрфланців з оцинкованої сталі і гнучкого елемента між ними, виготовленого з покритою неопреном тканиною.

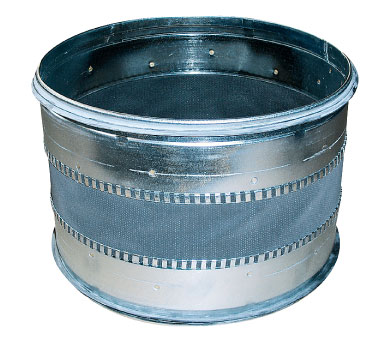

ASF/KB - Гнучка сполучна вставка

Вставка ASF/KB виготовлена з оцинкованої сталі, з неопреновим покриттям.

Робоча температура не більше 120°C. ASF/KB має подвійне ущільнення по обидва боки. Призначена для вентиляторів KBT/KBR.

ASSV, ASSV/F - Гнучка сполучна вставка для вентиляторів DVV

Гнучка сполучна вставка призначена для запобігання передачі вібрації вентилятора на повітроводи. Фланці виготовлені з оцинкованої сталі. Гнучка частина вставки стандартного виконання (ASSV) виготовлена з міцного неопрена.

Гнучка частина вставки для вентиляторів димовидалення (ASSV/F) виготовлена з алюмінієвої фольги, покритої термостійким скловолокном. Дана вставка пройшла випробування спільно з вентиляторами димовидалення серії DVV на відповідність вимогам стандарту EN 12101-3.

ASSG/F - Гнучка сполучна вставка для вентиляторів DVG

Гнучка сполучна вставка призначена для запобігання передачі вібрації вентилятора на повітроводи. Фланці виготовлені з оцинкованої сталі.

Гнучка частина вставки для вентиляторів димовидалення (ASSG/F) виготовлена з алюмінієвої фольги, покритої термостійким скловолокном. Призначені для вентиляторів серії DVG, так як відповідають вимогам стандарту EN 12101-3 (клас F400: витримують температуру 400°C протягом 2-х годин).
