Швидкороз'ємні хомути, монтажні кронштейни, кільця
і віброізолюючі опори Systemair

Подивитися технічні характеристики в pdf

FK - Швидкороз'ємний хомут

Швидкороз'ємні хомути спрощують установку і зняття вентиляторів для обслуговування і чистки.

Хомути виготовлені з оцинкованої листової сталі і ізольовані шаром неопрена товщиною 8 мм, що гасить вібрацію і забезпечує щільну посадку.

Швидкороз'ємні хомути стягуються двома болтами, що дозволяє з'єднувати повітроводи, діаметри яких трохи розрізняються.

MPR AXC - Монтажне кільце

Монтажне кільце MPR призначене для вертикальної установки осьових вентиляторів серії AXC. Виготовлено зі сталі гарячого цинкування.

FKX - Монтажні опори

Комплект з двох монтажних опор з шайбами і гвинтами.

Для вентиляторів EX 140 і 180. Виготовлені з оцинкованої листової сталі.

WBK - Кронштейн для настінного монтажу

Для кріплення вентиляторів KBT/KBR на стіні. Виготовлений з оцинкованої сталі.

Кути проварені. Комплект з двох штук.

MFA-AR - Монтажні опори

Для осьових вентиляторів серії AR. Монтажні опори MFA-AR виготовлені з оцинкованої сталі.

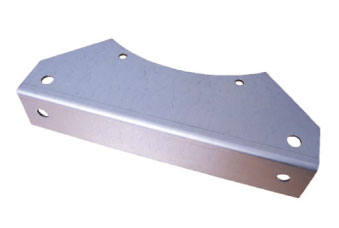

MFA-AXCBF - Монтажні опори

Для осьових вентиляторів серії AXCBF. Монтажні опори MFA-AXCBF виготовлені з оцинкованої сталі.

MP - Монтажні кронштейни

Призначені для вертикальної установки осьових вентиляторів. Виготовлені з оцинкованої сталі. Необхідно 4 шт.

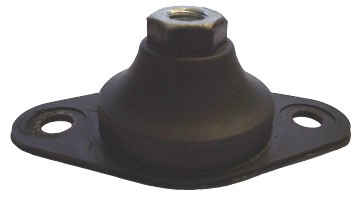

SD - віброізолюючий опора

Гумова опора з металевою вставкою призначена для активної і пасивної вібро- і звукоізоляції. Діапазон робочих температур від -40 до +70°C.

FSD - Пружинні опори для вентиляторів AXC (комплект)

Пружинні опори з металевою вставкою призначені для активної і пасивної вібро- і звукоізоляції. Сталевий пружинний віброізолятор складається з двох пружинних елементів з внутрішнім різьбленням M10 і циліндричної гвинтової пружини, виготовленої за стандартом DIN EN10270-1: 2001.

При підборі зусилля (в ньютонах) пружини FSD необхідно враховувати місце установки пружинної опори і частоту коливань (1/хв.). Програма Axial Fan Selection підбирає необхідний тип опор автоматично.

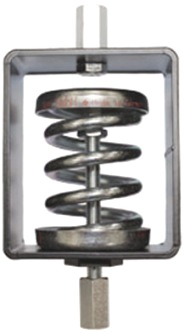

ZSD - віброізолююча пружинна опора

Пружинні опори з металевою вставкою призначені для активної і пасивної вібро- і звукоізоляції. Опора складається з корпусу прямокутного перерізу, пружини і двох гайок M10 для кріплення до різьбових шпильок. Циліндрична гвинтова пружина виготовлена відповідно до вимог стандарту DIN EN10270-1: 2001.
