Дахові короба Systemair

Подивитися технічні характеристики в pdf

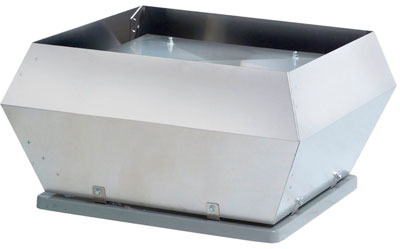

LGV/LGH - Даховиа парасолька

Дахові парасолі LGV/LGH встановлюються на повітрозабірних або повітряний отворі. Являє собою порожній корпус (без електродвигуна і вентилятора) дахових вентиляторів DVS/DHS/DVN.

FDS - Плоский даховий короб

Даховий короб FDS виготовлений з алюмінію, стійкого до впливу морської води. Поставляється готовим до монтажу. Теплоізоляція розрахована на температуру 100°C. Призначений для вентиляторів DVS/DHS, DVSI, DVN, DVNI, DVC, DVEX. Гвинти і шайби входять в комплект поставки.

FDV, FDV/F - Плоский даховий короб для вентиляторів DVV/120, DVV/F

Плоский даховий короб FDV виготовлений з оцинкованої сталі і забезпечений ізоляцією з шару мінеральної вати товщиною 40 мм, покритого тканиною. Між вентилятором і даховим коробом встановлено ущільнення.

FDG/F - Плоский даховий короб для вентиляторів DVG

Плоский даховий короб FDG/F виготовлений з листової сталі з алюцинковим покриттям і оснащений ізоляцією у вигляді шару мінеральної вати товщиною 40 мм, покритого тканиною. Шар ізоляції додатково захищений гратами. Робоча температура до 400°C. Між вентилятором і корпусом встановлено ущільнення. Призначений для вентиляторів DVG-H і DVG-V.

FDVE, FDVE/F - Даховий короб для вентиляторів DVV/120, DVV/F

Даховий короб для установки на плоскій або похилій кришці (кут нахилу до 20°). Виготовлений з оцинкованої сталі з шаром ізоляції з мінеральної вати товщиною 40 мм, покритої тканиною. Між вентилятором і даховим коробом встановлено ущільнення. Кут нахилу опорних кронштейнів регулюється в межах до 20°, відповідно до ухилом даху.

FDGE/F - Даховий короб для вентиляторів DVG

Дахові короба FDGE/F призначені для монтажу на даху з ухилом не більше 30°. Кут положення опор і висота над дахом регулюються - опори можуть бути закріплені в одному з 3-х положень.

Корпус виготовлений із сталі з алюцинковим покриттям. Звукоізоляція виконана з мінеральної вати, покритою тканиною. Шар ізоляції додатково захищений металевою решіткою. Шар звукоізоляції відрізняється стійкістю до абразивного зносу під впливом потоку повітря. Між вентилятором і коробом встановлено ущільнення.

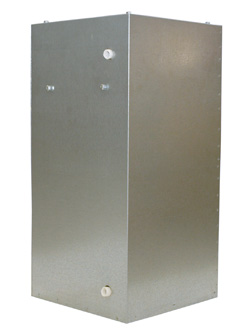

TG - 300-800, 400-800 Даховий короб

Монтажні кронштейни полегшують установку дахового короба на схилі даху. Даховий короб також зменшує рівень шуму. Короб виготовлений з оцинкованої листової сталі і ізольований шаром мінеральної вати товщиною 50 мм, що утримується перфорованої пластиною.

Даховий короб оснащений пластмасовою трубкою в каналі для прокладки електричного кабелю. Маса 24 кг.

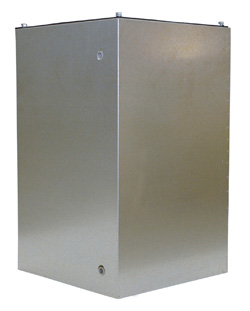

TG - Даховий короб

Монтажні кронштейни полегшують установку дахового короба на схилі даху. Короб також забезпечує зменшення рівня шуму. Короб виготовлений з оцинкованої листової сталі і ізольований шаром мінеральної вати товщиною 50 мм, що утримується перфорованої платівкою. Даховий короб оснащений пластмасовою трубкою в каналі для прокладки електричного кабелю. За окремим замовленням поставляються короби з теплоізоляцією товщиною 100 мм (відповідає ізоляції A60).

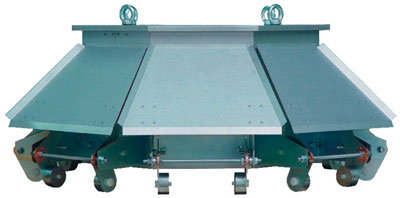

FSL Заслінка для захисту від снігу для дахових вентиляторів DVV

Вентилятори димовидалення DVV, оснащені заслінками FSL, відповідають класу SL 1000 для будівель зі сніговим навантаженням. Клас снігового навантаження SL 1000 згідно з вимогами стандарту EN 12101-3. 400°C / 120 хв. (F400) або 600°C / 120 хв. (F600), в залежності від базового вентилятора DVV. Безперервна робота при температурі до 120°C. Заслінки виготовлені з лістовойсталі з покриттям magnelis. Вертикальний потік витяжного повітря. Випробуваний відповідно до вимог стандарту EN 12101-3 організацією TU Munich. Для економії місця при транспортуванні і скорочення витрат на установку рекомендується замовляти вентилятори з уже встановленими на заводі-виробнику заслінками. Також заслінка може встановлюватися і після установки вентилятора

Заслінки FSL для вентиляторів DVV-XS, XL, XM, XP/F400, F600 також можуть встановлюватися на вентилятори з шумоглушників HSDV на виході.

THS - Дахова парасолька з плоскою пластиною

Пластина кріпиться під прямим кутом до даху, тому може застосовуватися незалежно від ухилу даху. Виготовлена з оцинкованої сталі з порошковим покриттям стандартного чорного або цегляно-червоного кольору. Ділянка спірального повітропровода, приєднана до пластини, теплоізольована шаром мінеральної вати товщиною 30 мм.

Ущільнювальна пластина TUS для кріплення з внутрішньої сторони даху входить в комплект поставки. Ця ущільнювальна пластина запобігає потраплянню води в приміщення через отвір в даху. Ущільнювальна пластина не встановлюється, якщо дах покритий тільки руберойдом.

THB - Дахова парасолька з профільованою пластиною

Профіль пластини забезпечує її установку на стандартну черепицю, покладену внахлест (THB 160) або на подвійну черепицю (THB 200). Пластина кріпиться під прямим кутом до даху, тому може застосовуватися незалежно від ухилу даху. Виготовлена з оцинкованої сталі з порошковим покриттям стандартного чорного або цегляно-червоного кольору.

Ділянка спірального повітропровода, приєднана до пластини, теплоізольована шаром мінеральної вати товщиною 30 мм. Ущільнювальна пластина TUB для кріплення з внутрішньої сторони даху, входить в комплект поставки. Ця ущільнювальна пластина запобігає потраплянню води в приміщення через отвір в даху. Ущільнювальна пластина не встановлюється, якщо дах покритий тільки руберойдом.

TOS - Даховий короб з плоскою пластиною

Пластина кріпиться під прямим кутом до даху, тому може застосовуватися незалежно від ухилу даху. Накриває пластина виготовлена з оцинкованої листової сталі з порошковим покриттям.

Поставляються короби стандартного чорного кольору, кольору червоної цегли або незабарвлені. Ділянка круглого повітропровода, приєднана до пластини, теплоізольована шаром мінеральної вати товщиною 30 мм. Вентилятори дахові TFSR кріпляться до короба чотирма гвинтами (входять в комплект поставки пластини TOS).

У комплект поставки також входить 3 м кабелю і ущільнювальна пластина TUS, що встановлюється на внутрішній стороні даху. Ця ущільнювальна пластина запобігає потраплянню води в приміщення через отвір в даху. Ущільнювальна пластина не встановлюється, якщо дах покритий тільки руберойдом.

TOB - Даховий короб з профільованою пластиною

Накриваюча пластина спрофільована як покрівельна черепиця і встановлюється на черепицю, покладену внахлест (тип TOB 125-160) або на дві стандартні черепиці (тип TOB 200-315).

Пластина кріпиться під прямим кутом до даху, тому може застосовуватися незалежно від ухилу даху. Накриваюча пластина виготовлена з оцинкованої листової сталі з порошковим покриттям. Поставляються короби стандартного чорного кольору, кольору червоної цегли або незабарвлені. Ділянка круглого повітропровода, приєднана до пластини, теплоізольована шаром мінеральної вати товщиною 30 мм. Вентилятори дахові TFSR кріпляться до короба чотирма гвинтами (входять в комплект поставки пластини TOB).

У комплект поставки також входить 3 м кабелю і ущільнювальна пластина TUB, що встановлюється на внутрішній стороні даху. Ця ущільнювальна пластина запобігає потраплянню води в приміщення через отвір в даху. Ущільнювальна пластина не встановлюється, якщо дах покритий тільки руберойдом.
