Датчики і термостати Systemair

Подивитися технічні характеристики в pdf

TG-UH/PT1000 - Зовнішній датчик

Призначений для вимірювання температури зовнішнього повітря.

TG-KH/PT1000 - Канальний датчик

Канальний датчик призначений для вимірювання температури повітря в повітроводі.

TG-R600/630 - Зовнішній датчик

Призначений для вимірювань в умовах, коли потрібно датчик з високим ступенем захисту корпусу. Використовується з приладами TTC 2000, Pulser або RT 0-30.

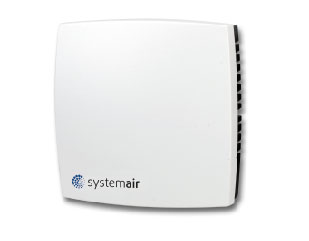

TG-R430/530 - Настінний кімнатний датчик

Кімнатний датчик TG-R430 оснащений регулятором для налаштування заданої температури. Регулятор можна заблокувати за допомогою гвинта, прихованого під панеллю. Датчик TG-R530 призначений для вимірювання температури в приміщенні. Використовується з регуляторами TTC, Pulser або RT 0-30.

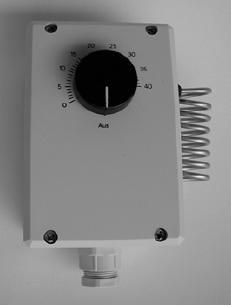

TM 10 - Механічний термостат

Механічний термостат з перемикаючим контактом для включення вентиляторів або для підключення до контролерів з термостатом. Уставка задається поворотною рукояткою в діапазоні від 0 до 40°C.

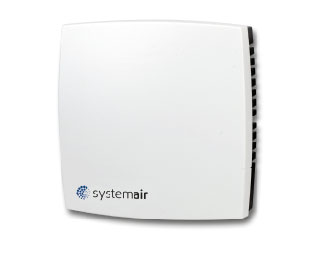

TG-R4/R5/PT1000 - Кімнатний датчик

Кімнатний датчик, що дозволяє задавати уставку температури. Призначений для вимірювання температури в приміщенні, прилад -R4 з функцією завдання уставки температури, -R5 без функції завдання уставки температури.

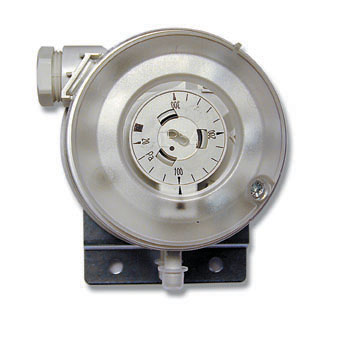

DTV - Реле тиску

Диференціальне реле тиску для використання в повітряному середовищі або в середовищі неагресивних газів.

Перемикальний релейний контакт з комутаційної здатністю 5 А при 250 В пер. струму.

TG-A 130 - Накладний датчик температури

Накладний датчик TG-A 130 використовується разом з приладом AQUA 24TF для захисту від заморожування або для реалізації функції відключення.

Датчик не призначений для використання з приладами серії PULSER.

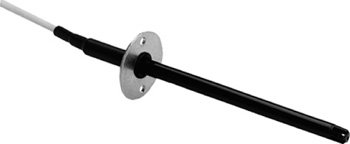

TG-K330 - Канальний датчик

Канальний датчик призначений для установки в повітроводі. Датчик діаметром 9 мм оснащений круглим сполучним фланцем діаметром 40 мм і має регульовану довжину від 15 до 130 мм. Довжина з'єднувального кабелю 1,5 м.

Використовується з приладами TTC, Pulser або RT 0-30.

TG-D130 - Погружной датчик температури

Даний температурний датчик використовується для зміни температури води в нагрівачах VBR і VBK. Може використовуватися для захисту від замерзання

TFR - Датчик температури в приміщенні

Виконано на основі елемента PTC з позитивним температурним коефіцієнтом. З захистом від перенапруги (при 20°C опір становить 1,9 кОм).

Елемент PTC поставляється в корпусі датчика незакріпленим. Чутливий елемент встановлюється в один з отворів в корпусі датчика.

RT 0-30 - Кімнатний термостат

RT 0-30 - електронний кімнатний термостат настінного монтажу з перемикаючим релейним контактом для вибору режиму обігріву або охолодження. Термостат оснащений вбудованим датчиком температури, але до нього також можна підключити зовнішній датчик, наприклад, TG-K330 або TG-R630.

Для роботи з іншими діапазонами регулювання до термостата RT 0-30 також можна підключити інші зовнішні датчики температури.

CO2/CO2RT-R-D - Настінний датчик CO₂

Датчик CO2RT призначений для вимірювання концентрації CO₂ в приміщенні. Діапазон вимірювання від 0 до 2000 проміле. Вихідний сигнал 0-10 В, відповідний всьому діапазону вимірювання. CO2RT також може використовувати сигнал 0-10 В для відображення температури в діапазоні 0-50°C.

Крім зазначеного вище сигналу температури датчик CO2RT також оснащений датчиком температури типу PT1000 з окремими зажимами. Датчик CO2RT призначений для настінного кріплення. Датчик виконання D оснащений ЖК-дисплеєм, на який поперемінно виводяться фактичні значення концентрації CO ₂ і температури.

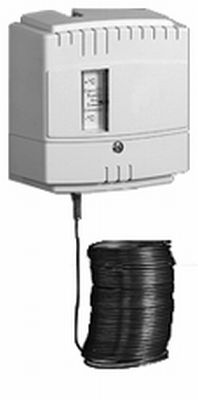

K-FST1 - Термостат захисту від заморожування

Призначений спеціально для захисту теплообмінника водяного повітронагрівача від заморожування. Термостат захисту від заморожування оснащений двома виходами з перемикаючими контактами, що дозволяють активувати процедуру захисту системи при наближенні температури до відповідної уставці.

Термостат K-FST1 відрізняється відмовостійкістю і можливістю пломбування після завдання уставки. Робочою ділянкою є вся довжина капілярної трубки. Довжина капілярної трубки: 6,0 м. Термостат спрацьовує при падінні температури нижче уставки на ділянці капілярної трубки довжиною від 30 до 60 см. Підходить для вимірювання температури неагресивних газів. Капілярна трубка кріпиться перед теплообмінником з допомогою монтажних затискачів.

IR24-P - Датчик присутності

Датчик комутує сигнал, якщо в контрольованому приміщенні будь-хто знаходиться. Датчик використовує імпульсну функцію, що дозволяє мінімізувати ризик помилкового спрацьовування. Настроюється затримка початку і припинення подачі сигналу.

Призначений для настінного або стельового монтажу. IR24-P - датчик присутності, призначений для автоматичного управління системами ОВКВ.

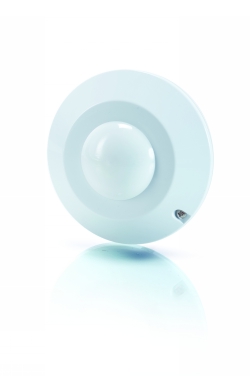

IR24-PC - Детектор руху

IR24-PC - детектор руху призначений для використання в системах автоматичного управляння вентиляції та опалення. Детектор надає сигнал в разі присутності кого-небудь в кімнаті. Для мінімізації ризику помилкового спрацьовування, детектор оснащений функцією імпульсного виявлення. Затримка для вкл/викл виявлення задається користувачем. Призначений для настінного або стельового монтажу. Кут огляду 360°.

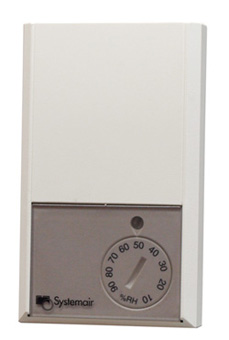

HR1 - Кімнатний регулятор вологості

Кімнатний регулятор вологості призначений для управління витяжним вентилятором в залежності від значення відносної вологості повітря. Як чутливий елемент датчик вологості використовує людську волосину. Уставка відносної вологості може здаватися в діапазоні від 10 до 95%. Задня панель виготовлена з пластмаси чорного кольору, а кришка - з пластмаси білого кольору.

HR1 оснащений рухомою кришкою задатчика уставки, на яку можна встановити пристрій блокування. Регулятор вологості повинен бути встановлений в зоні з хорошою циркуляцією повітря, постійною температурою і вологістю. Забороняється встановлювати регулятор вологості на зовнішніх стінах, на стінах, на які падають прямі сонячні промені, а також в кутах.

Монтажні отвори дозволяють закріпити регулятор на клемному блоці за допомогою гвинтів (міжосьова відстань 60 мм). Після установки регулятор вологості слід відкалібрувати і регулярно повторювати процедуру калібрування. Видаляти пил та інші забруднення слід регулярно за допомогою м'якого пензлика. Якщо вологість повітря перевищує уставку, то контакти 1 і 3 замикаються.

DSG - Датчик тиску

Датчик різниці тиску для систем вентиляції. Виміряна різниця тиску (повітря і неагресивні гази) трансформується в вихідний сигнал, пропорційний діапазону вимірювання (0-10 В).

Мікроперемикач підтримує діапазон до 200 Па, і з його допомогою можна вибрати один з чотирьох діапазонів вимірювання (50/100/150/200). Датчик різниці тиску видає пропорційний вихідний сигнал, коли тиск в з'єднанні «Плюс» - перевищує тиск в з'єднанні «Мінус».
