Повітряні клапани Systemair

Подивитися технічні характеристики в pdf

BDS - Зворотний клапан

Повітряний зворотний клапан для установки в системах вентиляції ванних кімнат.

RSK - Зворотний клапан.

Зворотний повітряний клапан RSK з оцинкованої листової сталі призначений для круглих повітропроводів. Обидві заслінки підпружинені, завдяки чому клапан можна встановлювати вертикально.

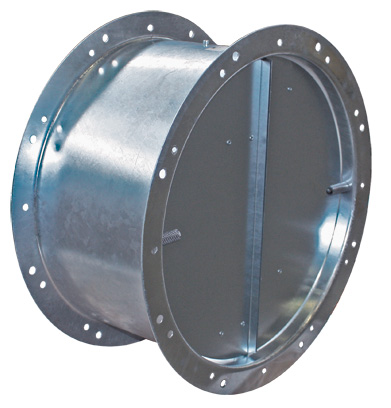

LRK (F) - Зворотний клапан

Корпус і стулки виготовлені з оцинкованої сталі.

Призначений для осьових вентиляторів AXC, витримує температуру до 400°C протягом 2-х годин.

VKV/F, VKVE/F, VKG/F - Зворотний клапан

Клапани VKV/F і VKVE/F призначені для дахових вентиляторів DVV класів F400, F600 і 120°C (крім DVV-Ex).

Клапани VKG/F призначені для дахових вентиляторів DVG. Корпус і стулки виготовлені з оцинкованої сталі.

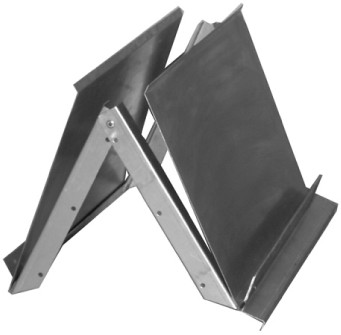

BTG - Зворотний клапан

Повітряний зворотний клапан BTG призначений для дахових коробів TG 300-800, TG 400-500, TG 400-800 і TG, що встановлюються вертикально.

Рама клапана і стулки виготовлені з оцинкованої листової сталі. Рама кріпиться гвинтами або заклепками до перфорованої внутрішньої частини корпусу короба.

SRKG - Запірний клапан для вентиляторів Multibox

SRKG - є відсічним багатостулковим повітряним клапаном, призначеним для використання в вентиляційних системах. Клапан забезпечений декількома пластинами, що закриваються назустріч один одному, і вставлених в алюмінієву раму.

Корпус і стулки виготовлені з алюмінію.

SRK - Повітряний клапан

Повітряний клапан з фланцями. Герметичність класу 2 або 3. Багатостулкові клапани із зустрічним обертанням стулок. Корпус клапана виготовлений зі сталі, поворотний механізм стулок виконаний з нейлону, армованого скловолокном.

Стулки з'єднані один з одним важільним механізмом, розташованим поза рами клапана. Стрижні захищені таким чином, що клапан може бути покритий ізоляцією разом з повітропроводом. Стулки і сполучні патрубки виготовлені з оцинкованої листової сталі.

VK - Жалюзі для прямокутних повітропроводів

Вентиляційні жалюзі VK призначені для вертикальної установки на стіну. Завдяки вигнутій формі заслінок жалюзі, створюється додаткова сила, спрямована вгору, яка зменшує аеродинамічний опір пристрою. Таким чином, заслінки повністю відкриваються навіть при низьких швидкостях повітряного потоку.

Всі компоненти жалюзі виготовлені з нейлонових матеріалів (ПВХ зі спеціальними добавками), стійких до атмосферних впливів і ударів. Міцна конструкція гарантує, що заслінки НЕ будуть деформуватися або послаблюватися. Швидкість повітряного потоку не повинна перевищувати 12 м/сек. Жалюзі прості в установці. Гвинти і заглушки входять в комплект поставки.

VK - Жалюзі для квадратних повітропроводів

Вентиляційні жалюзі для вертикального настінного монтажу. Завдяки вигнутій формі стулок створюється додаткова спрямована вгору сила, яка зменшує аеродинамічний опір.

Це означає, що стулки відкриваються повністю навіть при низькій швидкості повітря. Всі компоненти виготовлені з нейлону, стійкого до атмосферних впливів і ударів (ПВХ, армований спеціальним синтетичним волокном). Міцна конструкція гарантує, що стулки не деформуються і не ослабнуть.

Жалюзі типорозмірів вище 45 оснащені литою противагою. Жалюзі призначені для повітропроводів зі швидкістю повітря не більше 12 м/с. Жалюзі відрізняються простотою монтажу. Настінна рамка і гвинти входять в комплект поставки жалюзі типорозмірів вище 15.

VKVM - Клапан з приводом

VKVM є повітряний клапан з приводом. Призначений для дахових вентиляторів DVV/120. Робоча температура до 70°C. Стулки клапана VKVM виготовлені з оцинкованої сталі.

Двохпозиційний (відкритий / закритий) привід із пружиною і живленням від мережі 230 В / 50 Гц приєднаний безпосередньо до осі обертання стулок. При подачі напруги живлення на привід клапан відкривається. При відключенні живлення приводу клапан закривається. Можливо ручне управління клапаном.

VKS, VKM, VKS-EX, VKSV-EX - Зворотні клапани і клапани з приводом

Зворотний клапан VKS складається з корпусу з фланцями, виготовленого з оцинкованої сталі, і стулок, виготовлених з алюмінію, стійкого до впливу морської води. Призначений для вентиляторів DVS/DHS, DVSI, DVN.

Клапан VKM з приводом складається з корпусу з фланцями, виготовленого з оцинкованої сталі, і стулок, виготовлених з алюмінію, стійкого до впливу морської води. Клапан оснащений сервоприводом (230 В, 50 Гц, 25 Вт), який управляється вручну або автоматично за допомогою контролера кондиціонера. Якщо на привід подано напругу, то клапан відкритий.

При відключенні живлення приводу клапан автоматично закривається. Робоча температура не вище 70°C. Призначений для вентиляторів DVS/DHS, DVSI, DVN. Зворотний клапан VKS-EX/VKSV-EX складається з корпусу з фланцями, виготовленого з оцинкованої сталі з епоксидним покриттям кольору RAL 9005, і стулок, виготовлених з оцинкованої сталі, також пофарбованої в колір RAL 9005.

VKK - Зворотний клапан

Повітряний зворотний клапан для установки в горизонтальних повітроводах. Завдяки вигнутій формі стулок створюється додаткова спрямована вгору сила, яка зменшує аеродинамічний опір.

Це означає, що стулки відкриваються повністю навіть при низькій швидкості повітря. Корпус виготовлений з оцинкованої листової сталі. Стулки виготовлені з нейлону, стійкого до атмосферних впливів і ударам.

Міцна конструкція гарантує, що стулки не деформуються і не ослабнуть. Клапан призначений для повітропроводів зі швидкістю повітря не більше 12 м/с.

EFD - Запірний клапан для круглих повітроводів

Запірний клапан EFD призначений для перекриття повітряного потоку в повітроводі. Клапан оснащений приводом з пружинним поверненням з живленням від мережі 230 В. EFD характеризується герметичністю класу 3 відповідно до стандарту EN 1751:1998 додаток C.2.

Клапан для повітропроводів зовнішнього / видаляється може використовуватися для захисту водяного повітронагрівача від замерзання. Клапан EFD оснащений круглим корпусом, заслінки встановлені на валу. Сполучні патрубки оснащені кільцями ущільнювачів з силіконової гуми.

Корпус виготовлений з оцинкованої листової сталі. На запірний клапан EFD можна встановити зовнішню ізоляцію, положення стулок позначається стрілкою. Для забезпечення оптимальних робочих характеристик рекомендується двічі в рік проводити технічне обслуговування.

При забрудненні стулок клапана їх слід очистити. При необхідності, слід перевірити цілісність ущільнення і змастити вал стулок.

EFD - Запірний клапан для прямокутних повітропроводів

Повітряний клапан EFD для прямокутних повітропроводів є багатостулкових клапан із зустрічним обертанням стулок. Стулки закріплені в пластмасових опорах. Корпус клапана виконано з листової сталі.

Із зовнішнього боку корпусу клапан оснащений важільним механізмом обертання стулок (із захисним покриттям). Клапан призначений для монтажу з горизонтальним розташуванням стулок. Клапан виготовлений зі сталі, оцинкованої методом гарячого занурення. Клапан підготовлений для нанесення ізоляційного покриття із зовнішнього боку корпусу і має стрілки, що показують положення стулок клапана. Максимальна температура робочого середовища клапана 100°C.

Клапан EFD обладнаний електроприводом з пружинним поверненням (24В). Герметичність клапана EFD відповідає класу 3 стандарту EN 1 751: 1998 ANNEX C.2. Клапан необхідний для захисту теплообмінника від заморожування і для захисту приміщення від надмірного охолодження при відключенні агрегату. Привід клапана EFD підключається до клемної колодки, розташованої в блоці автоматики.

Для ефективної роботи клапана рекомендується не рідше 2 разів на рік проводити його технічне обслуговування. При наявності забруднень стулки слід очистити. Перевірте стан ущільнюючих прокладок і, при необхідності, змастіть осі стулок.
