Шумоглушники Systemair

Подивитися технічні характеристики в pdf

LDC - Шумоглушник для круглих повітроводів

Шумоглушник LDC легко встановлюється в круглих повітропроводах. Оснащений сполучними фланцями для монтажу в спіральних повітропроводах. Шумоглушник Systemair LDC ефективно знижує рівень шуму в повітроводі. У системах, до яких пред'являються особливо жорсткі вимоги по рівню шуму, можуть бути використані два шумоглушника LDC.

Для максимального зниження рівня шуму шумоглушник LDC слід встановити безпосередньо після вентилятора. Шумоглушник Systemair LDC використовується спільно зі звукоізольованим вентилятором в тих випадках, коли вимоги щодо зниження рівня шуму пред'являються не тільки до повітропроводу, а й до обладнання в цілому. Товщина ізоляції 50 мм.

LDC (B) - Шумоглушник круглого перетину з мембраною

Шумоглушник LDC легко встановлюється в круглих повітропроводах. Оснащений сполучними фланцями для монтажу в спіральних повітропроводах. Шумоглушник Systemair LDC ефективно знижує рівень шуму в повітроводі. У системах, до яких пред'являються особливо жорсткі вимоги по рівню шуму, можуть бути використані два шумоглушника LDC.

Круглий прямий шумоглушник з пластиною. Товщина звукоізолюючої пластини l00 мм. Це забезпечує краще звукопоглинання у всьому діапазоні. Застосовується для підвищеної шумоізоляції, коли стандартного шумоглушника недостатньо. Як правило частіше використовуються шумоглушники великих типорозмірів. Товщина ізоляції становить l00 мм.

LDR - Шумоглушник для прямокутних повітропроводів

Шумоглушник LDR легко встановлюється в прямокутні повітроводи до або після канальних вентиляторів KE, KT, RS і RSI. Ефективно знижує рівень шуму в повітроводі.

Шумоглушник Systemair LDR використовується спільно зі звукоізольованим вентилятором в тих випадках, коли вимоги щодо зниження рівня шуму пред'являються не тільки до повітропроводу, а й до обладнання в цілому. Все шумоглушники LDR оснащені універсальним з'єднувачем, відповідному фланців розміром 20 мм або профілем (PG або Metu).

LDR-B - Прямокутний шумоглушник

Шумоглушник Systemair LDR-B оснащений вбудованими шумопоглинаючими пластинами, в тому числі двома зовнішніми боковими шумопоглинаючими пластинами. Приєднувальний розмір залишається незмінним.

Шумоглушник LDR-B в комбінації з двома зовнішніми шумопоглинаючими пластинами зменшують ризик вільних коливань, а так само істотно знижують шум, особливо на низьких частотах. Спеціально розроблений ізоляційний матеріал Lindtec має хороші шумопоглинаючі властивості, малу вагу і легко чиститься. LDR-B відповідає вимогам герметичності класу С і має клас тиску 2 відповідно до EN 1507: 2006.

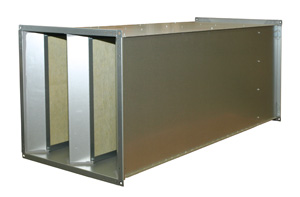

LDK - Шумоглушник для квадратних повітропроводів

Шумоглушник LDK призначений для установки з канальними вентиляторами KDRE і KDRD в квадратних повітропроводах.

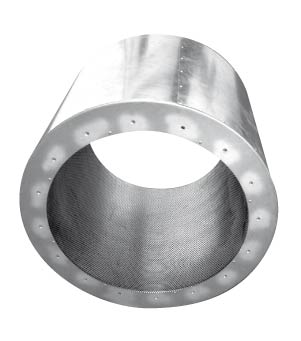

RSA (F) - Шумоглушник для осьових вентиляторів AXC

Шумоглушник RSA (F) ефективно знижує рівень шуму в повітроводі. Для максимального зниження рівня шуму шумоглушник Systemair RSA слід встановити безпосередньо після вентилятора.

Призначений для осьових вентиляторів AXC.

SSD - Даховий шумоглушник

Даховий шумоглушник SSD застосовується в разі, якщо до рівня шуму в припливно повітроводі пред'являються підвищені вимоги. Зменшення рівня шуму в октавній смузі частот 250 Гц складає близько 8 дБ. SSD виготовлений з алюмінію, стійкого до впливу морської води.

Звукопоглинальний матеріал володіє зносостійкістю при швидкості повітряного потоку не більше 20 м/с. Звукопоглинальні пластини витягуються для технічного обслуговування. Призначений для вентиляторів DVS/DHS, DVSI, DVN, DVNI, DVC, TFSK і DVEX.

SSV, SSV/F - Даховий шумоглушник для вентиляторів DVV/120, DVV/F

Шумоглушник SSV призначений для монтажу на плоскому даху. Корпус виготовлений з оцинкованої сталі. Звукоізолюючі пластини виконані з мінеральної вати, покриті тканиною. У моделях ... / F (димовидалення) звукопоглинальні пластинки додатково захищені металевими гратами.

звукопоглинальні пластинки відрізняються стійкістю до абразивного зносу під впливом потоку повітря. У нижній частині корпусу шумоглушника Systemair SSV є різьбові отвори для кріплення додаткових аксесуарів. Між вентилятором і даховим коробом встановлено ущільнення. Увага! Шумоглушник SSV не призначений для використання з зворотними клапанами VKVE/F і VKV/F.

SSG/F - Даховий шумоглушник для вентиляторів DVG

Шумоглушник SSG/F призначений для монтажу на плоскому даху. Корпус виготовлений із сталі з алюцинковим покриттям. Звукоізолюючі перегородки виконані з мінеральної вати з тканинним захистом. У моделях ../F звукопоглинальні перегородки (40мм) мають додаткове металеве кріплення. У нижній частині корпусу шумоглушника є гайки для кріплення додаткових аксесуарів. Між вентилятором і корпусом передбачено ущільнення.

Призначений для вентиляторів DVG-H, DVG- V типорозмірів 630 і 800/1000, а також для вентиляторів DVV-XS/XL 120° і DVV/F-XS/Xl.

SSG-EX - Даховий шумоглушник для вентиляторів DVV-EX

Шумоглушник SSG-EX призначений для монтажу на плоскому даху. Виконаний з листової сталі з алюцинковим покриттям. Поставляється з ізоляцією з мінеральної вати товщиною 40 мм з тканинним захистом, металевим захистом, встановленним поверх ізоляції, і перегородками. Між вентилятором і коробом встановлено ущільнення. Для заземлення передбачений додатковий болт M6 (типорозмір 560) і M8, відповідно. Підходить для вентиляторів DVV-EX з маркуванням XS, XM, XL.

SSVE/SSVE-F - Даховий шумоглушник для вентиляторів DVV/120, DVV/F

Дахові шумоглушники SSVE/F призначені для монтажу на даху з ухилом до 20°. Кут нахилу рами шумоглушника SSVE/F регулюється. Корпус виготовлений з оцинкованої сталі.

Звукоізолюючі пластини виконані з мінеральної вати, покритою тканиною. У моделях ... / F (димовидалення) звукопоглинальні пластинки додатково захищені металевими гратами. звукопоглинальні пластинки відрізняються стійкістю до абразивного зносу під впливом потоку повітря. У нижній частині корпусу шумоглушника SSVE/SSVE-F є гайки для кріплення додаткових аксесуарів.

Між вентилятором і корпусом встановлено ущільнення. Увага! Шумоглушник SSVE не призначений для використання з автоматичними клапанами VKVE/F і VKV/F.

SSGE/F - Даховий шумоглушник для вентиляторів DVG

Дахові шумоглушники SSGE/F призначені для монтажу на даху з ухилом до 30°. Кут положення опор і висота над дахом регулюються - опори можуть бути закріплені в одному з 3-х положень. Корпус виготовлений із сталі з алюцинковим покриттям.

Звукопоглинальні пластинки і ізоляція виконані з мінеральної вати, покритою тканиною. Шар ізоляції додатково захищений металевою решіткою. звукопоглинальні пластинки відрізняються стійкістю до абразивного зносу під впливом потоку повітря. Між вентилятором і коробом встановлено ущільнення.

HSDV - Восьмикутний даховий шумоглушник для вентиляторів DVV

Підходить для вентиляторів DVV-XS, XM, XL, XP/F400, F600, 120, EX. Має шумоізоляцію з мінеральної вати товщиною 80 мм з покриттям зі скловолокна і перфоровану сталеву пластину для захисту ізоляції. Рекомендується замовляти разом з вентилятором DVV, зібраний вентилятор має маркування DVVI (I = з ізоляцією). При оснащенні вентилятора DVV шумоглушників слід враховувати збільшення маси. Вентилятори DVV-XS, XL, XM, XP/F400, F600 з шумоглушниками HSDV також можуть укомплектовуватися заслінками для захисту від снігу. Шумоглушник HSDV також можна встановити замість стандартного корпусу вентилятора (виняток: DVV-EX). Зниження рівня шуму від 7 до 8 дБА.
