Трансформаторні регулятори швидкості RE, RTRD, RTRE, REU, RADT, TES/TDS

Подивитися технічні характеристики в pdf

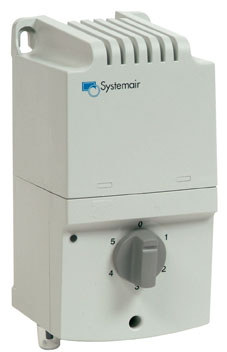

RE - п'ятиступінчастий трансформатор з ручним регулюванням

Однофазний трансформатор RE призначений для регулювання швидкості вентилятора шляхом зміни напруги (п'ять ступенів). Швидкості перемикаються вручну за допомогою рукоятки на корпусі трансформатора.

Регулятор швидкості Systemair RE оснащений виходами 230 В для живлення приводів клапанів, електричних нагрівачів та інших зовнішніх пристроїв. Якщо рукоятка трансформатора встановлена в положення «0», то напруга на ці висновки не подається. Стан роботи трансформатора відображається за допомогою індикатора на передній панелі. Повернення запобіжника в робоче положення здійснюється вручну, за допомогою кнопки на корпусі.

Корпус трансформаторів RE виготовлений з негорючого термопластика. ПРИМІТКА. Вентилятори з зовнішніми виходами від термоконтактов (TK) повинні бути завжди приєднані до пристрою захисту двигуна.

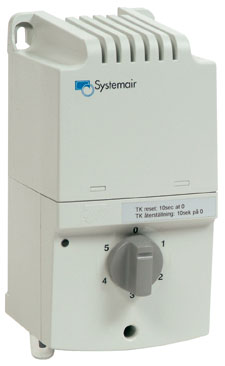

RTRE - п'ятиступінчастий трансформатор з ручним регулюванням (із захистом електродвигуна)

Однофазний трансформатор RTRE призначений для регулювання швидкості вентилятора шляхом зміни напруги (п'ять ступенів). Швидкості перемикаються вручну за допомогою рукоятки на корпусі трансформатора.

Регулятор швидкості Systemair RTRE оснащений вбудованим пристроєм захисту електродвигуна, яке розмикає ланцюг живлення вентилятора при спрацьовуванні термоконтактов в двигуні вентилятора. Повторне включення трансформатора здійснюється при установці рукоятки в положення «0» на 10 секунд. Регулятор RTRE має вхід для підключення кімнатного термостата RT, при розмиканні ланцюга якого подача живлення на вентилятор припиняється. При поставці з заводу клеми замкнуті.

Трансформатор RTRE оснащений виходами 230 В для живлення приводів клапанів, електричних водонагрівачів та інших зовнішніх пристроїв. Якщо рукоятка трансформатора встановлена в положення «0», а також якщо розімкнуті ланцюга TK або RT, то напруга на ці вихіди не подається. Стан роботи трансформатора відображається світловим індикатором на передній панелі. Повернення запобіжника в робоче положення здійснюється вручну, за допомогою кнопки на корпусі. Корпус трансформаторів RTRE виготовлений з негорючого термопластика. Електроживлення: 230 В, 50/60 Гц.

REU - п'ятиступінчастий трансформатор з ручним регулюванням

Однофазний трансформатор REU призначений для регулювання швидкості вентилятора шляхом зміни напруги (п'ять ступенів). Швидкості перемикаються вручну за допомогою рукоятки на корпусі трансформатора.

Регулятор швидкості Systemair REU оснащений двома рукоятками управління: одна - для завдання високої швидкості, інша - для завдання низької швидкості вентилятора. Перемикання між високою і низькою швидкістю здійснюється автоматично за допомогою зовнішнього переключаючого контакту теплового реле або таймера. Стан роботи трансформатора відображається світловим індикатором на передній панелі. Повернення запобіжника в робоче положення здійснюється вручну за допомогою кнопки на корпусі.

Корпус трансформаторів REU виготовлений з негорючого термопластика. Електроживлення: 230 В, 50/60 Гц. ПРИМІТКА. Вентилятори з зовнішніми виходами від термоконтактов (TK) повинні бути завжди приєднані до пристрою захисту двигуна.

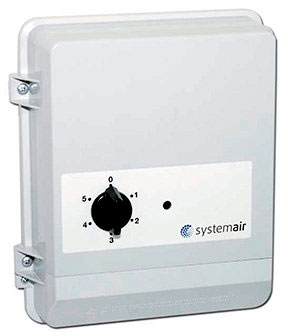

RTRD - п'ятиступінчастий трансформатор з ручним регулюванням (400 В) (з пристроєм захисту електродвигуна).

Трифазний трансформатор призначений для регулювання швидкості вентилятора за рахунок зміни напруги, що подається (п'ять ступенів). Швидкості перемикаються вручну. Для цього на корпусі пристрою передбачена ручка. Прилад оснащений вбудованим пристроєм захисту електродвигуна, яке розмикає ланцюг живлення вентилятора при спрацьовуванні термоконтактів в двигуні вентилятора. Щоб перезапустити трансформатор, необхідно перевести ручку в положення «0» на 10 секунд.

Трансформатор має вхід для підключення кімнатного термостата RT і термостата захисту від обмерзання FS, при розмиканні ланцюга яких подача живлення до вентилятора припиняється. Перезапуск трансформатора після спрацьовування термостата захисту від обмерзання FS здійснюється так само, як і після спрацювання термоконтактов TK. Контакти даного входу приєднуються перед поставкою. Індикатор на лицьовій панелі служить для відображення робочого стану трансформатора. Трансформатор оснащений контактами 230 В для підключення повітряних клапанів, електричних нагрівачів та інших зовнішніх пристроїв. Коли ручка трансформатора встановлена в положення «0» або коли розімкнуті ланцюга TK або RT, напруга на ці контакти не подається. Напруга живлення: 400 В, 50/60 Гц

RTRDU - п'ятиступінчастий трансформатор з ручним регулюванням (із захистом електродвигуна)

Трифазний трансформатор RTRDU призначений для регулювання швидкості вентилятора шляхом зміни напруги (п'ять ступенів). Швидкості перемикаються вручну за допомогою рукояток на корпусі трансформатора.

Регулятор швидкості Systemair RTRDU оснащений двома рукоятками управління: одна - для завдання високої швидкості, інша - для завдання низької швидкості вентилятора. Перемикання між високою і низькою швидкістю здійснюється автоматично за допомогою зовнішнього переключаючого контакту теплового реле або таймера. Трансформатор RTRDU оснащений вбудованим пристроєм захисту електродвигуна, яке розмикає ланцюг живлення вентилятора при спрацьовуванні теплового реле в двигуні вентилятора. Повторне включення трансформатора здійснюється шляхом установки рукоятки в положення «0» на 10 секунд.

Трансформатор RTRDU має вхід для підключення кімнатного термостата RT, при розмиканні ланцюга якого подача живлення до вентилятора припиняється. При поставці з заводу клеми замкнуті. Стан роботи трансформатора відображається світловим індикатором на передній панелі. Трансформатор оснащений виходами 230 В для живлення приводів клапанів, електричних нагрівачів та інших зовнішніх пристроїв. Якщо рукоятка трансформатора встановлена в положення «0», а також якщо розімкнуті ланцюга TK або RT, то напруга на ці висновки не подається. Електроживлення: 400 В, 50/60 Гц.

TES/TDS - Трансформатор для шаф управління

Трансформатори відповідають вимогам стандарту VDE 0550, клас ізоляції В.

Для трифазних мереж трансформатор TDS виконаний з двох частин.

Мають 5 ступенів регулювання напруги.

400/240/190/145/95 В (TDS)

230/160/130/105/80 В (TES)

R-DK4 KT (EX) - п'ятиступінчастий трансформатор з ручним регулюванням (із захистом електродвигуна)

П'ятиступінчастий трансформатор для вентиляторів RVK315Y4, KTEX, DKEX і DVEX. Вбудований терморезистор тип U-EK230E, що відповідає вимогам ATEX, може використовуватися для контролю температури електродвигунів вибухонебезпечного виконання.

Трифазний трансформатор R-DK4 KT (EX) призначений для регулювання швидкості вентилятора шляхом зміни напруги живлення (п'ять ступенів). Швидкості перемикаються вручну за допомогою поворотної рукоятки на корпусі трансформатора. R-DK4 KT (EX) оснащений вбудованим пристроєм захисту електродвигуна, яке розмикає ланцюг живлення вентилятора при збільшенні температури електродвигуна до заданого значення.

Повторне включення трансформатора здійснюється шляхом установки рукоятки в положення «0» на 1 хвилину. Прилад оснащений вхідними затискачами для підключення кімнатного термостата RT, при розмиканні ланцюга якого подача живлення до вентилятора припиняється. ПРИМІТКА. Встановлювати трансформатор у вибухонебезпечній зоні забороняється.

RADT - 5-ступінчастий трансформатор з входом для керуючого сигналу

Трифазний трансформатор RADT призначений для регулювання швидкості вентилятора шляхом зміни напруги живлення (п'ять ступенів). Сходинки налаштовуються за допомогою потенціометра або розпорядника майна сигналу 0-10 В.

Живлення від мережі +10 В. Рукоятка управління розташована на лицьовій панелі трансформатора. Регулятор швидкості RADT оснащений вбудованим пристроєм захисту електродвигуна, яке розмикає ланцюг живлення вентилятора при спрацьовуванні термоконтактов в двигуні вентилятора. Повторне включення трансформатора здійснюється шляхом установки рукоятки в положення «0» на 10 секунд. Трансформатор RADT оснащений вхідними затискачами для пристрою ВКЛ / ВИКЛ. вентилятора, при розмиканні ланцюга якого подача живлення до вентилятора припиняється.

Стан роботи трансформатора RADT відображається за допомогою індикатора на лицьовій панелі. Трансформатор оснащений виходами 230 В для живлення приводів клапанів, електричних нагрівачів та інших зовнішніх пристроїв. Напруга на ці висновки не подається. Макс. темп. навколишнього повітря 40°C. Розміри: Ш = 270, В = 323, Г = 163 мм.

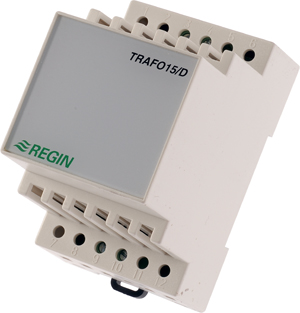

Trafo 15/D - Трансформатор 230/24

Трансформатор, змонтований в трехмодульном корпусі, призначений для кріплення на DIN-рейці в шафі з електроапаратурою або іншій герметичній оболонці.
